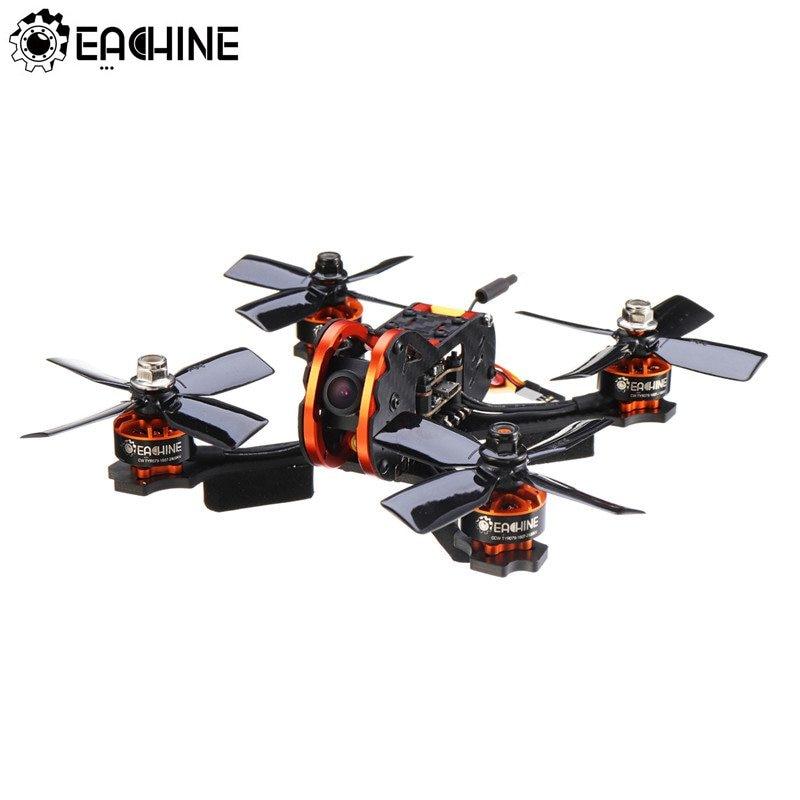

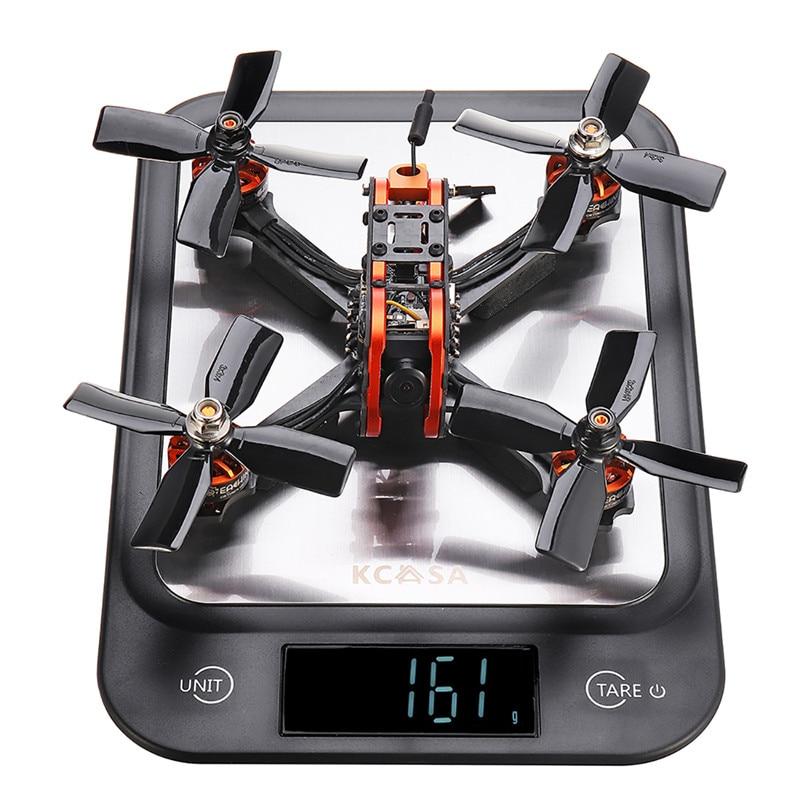

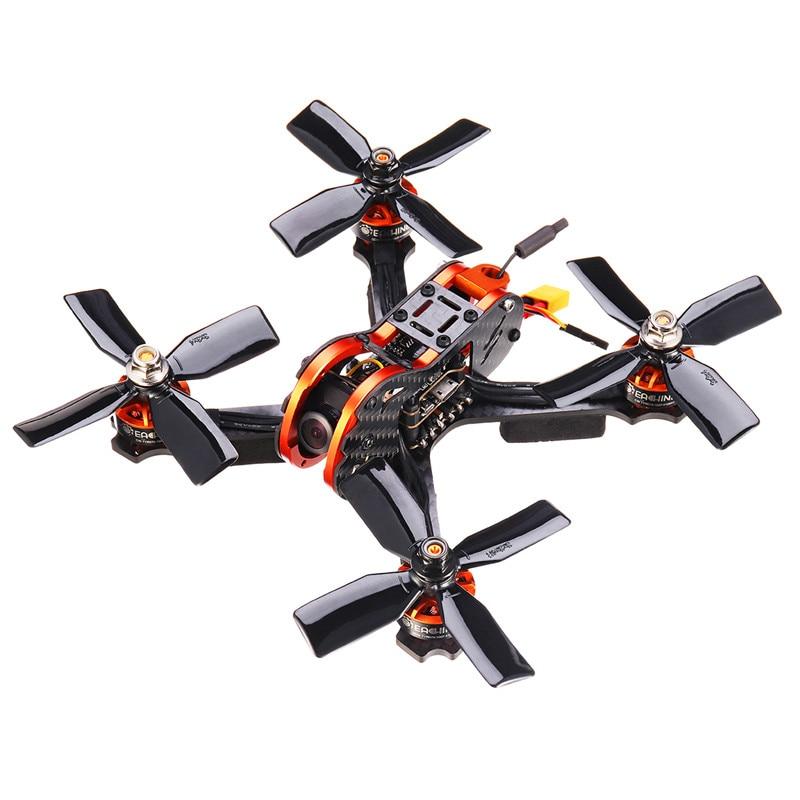

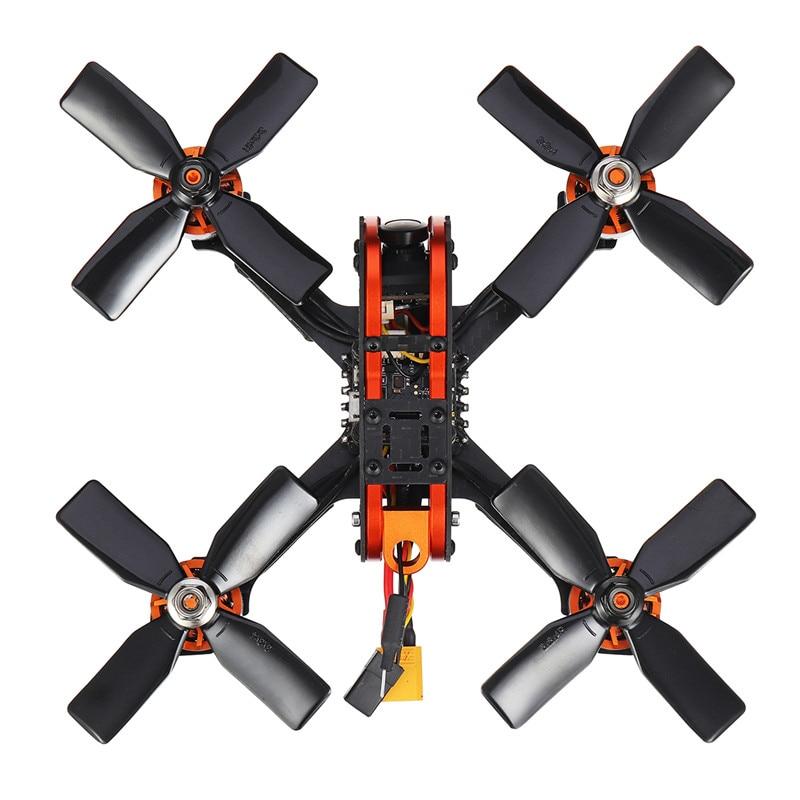

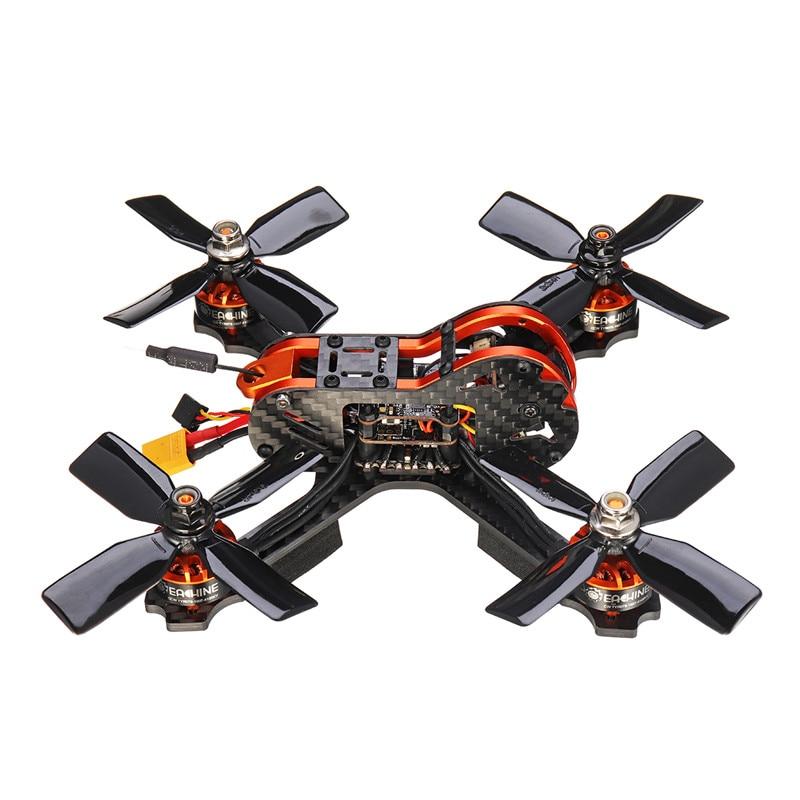

Tento závodní FPV dron s kompaktním skládacím rámem o velikosti 140 mm kombinuje lehkou konstrukci o hmotnosti 17,8 g s odolností uhlíkových vláken, bezkartáčovým pohonem a integrovaným analogovým video systémem pro snadné přenášení a létání v terénu.
Klíčové vlastnosti
- Kompaktní a lehký: Sada rámu má rozvor 140 mm, zatímco sestava motoru váží 17,8 g včetně vodičů. Skládací konstrukce usnadňuje přepravu, aniž by snižovala pevnost.
- Odolné materiály rámu: Rám je vyroben z uhlíkových vláken 3K a komponentů z hliníku 6065 obráběného CNC. Ramena mají tloušťku 3 mm, horní a boční desky 1 mm.
- Bezkartáčový pohon: Motory 1607 2800KV fungují s LiPo bateriemi 2–4S, poskytují tah až 630 g s baterií 4S a čtyřlistou vrtulí 3030 a dosahují maximálního výkonu 350 W.
- Regulátor 4 v 1: Regulátor BLHeli_S 20A podporuje trvalý proud 20A a špičkový proud až 25A při 10S. Nemá BEC a přijímá vstupní napětí 2–4S.
- Letový kontrolér F4: Kontrolér STM32F411 obsahuje šestiosý senzor ICM20602, integrované OSD, obnovovací frekvenci PID 32 kHz a podporuje firmware Betaflight, cleanflight a inav.

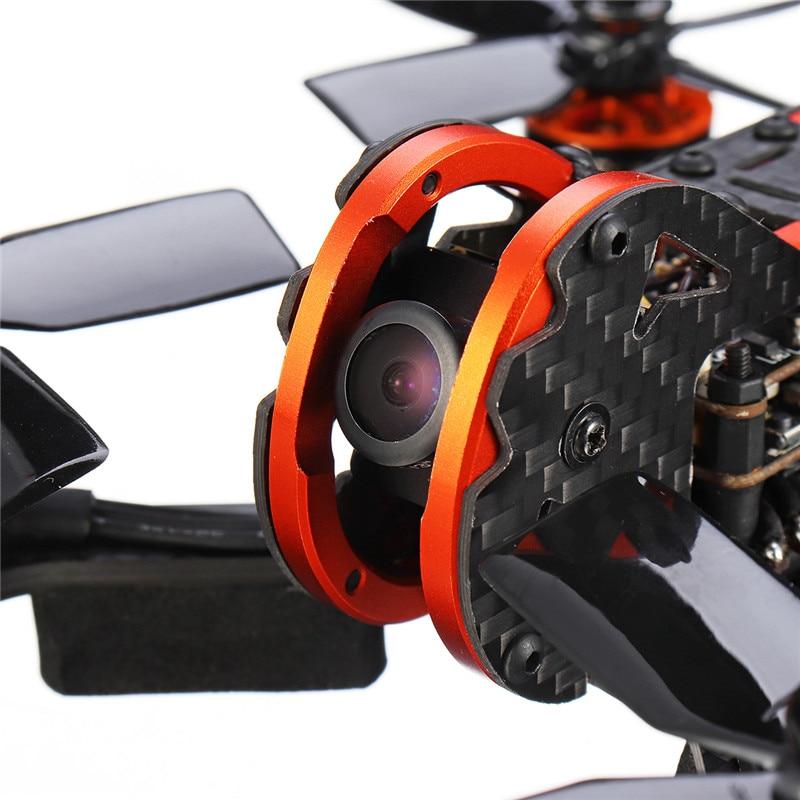

- Analogová FPV kamera: Kamera CMOS 700TVL používá standardní objektiv 2,1 mm, přepínatelné formáty PAL/NTSC a video výstup 1,0 Vp-p/75 Ω.
- Integrované montážní otvory: Rozteč otvorů pro uchycení motoru je 12×12 mm, používá se spojovací materiál φM2 a letový kontrolér má rozteč 20×20 mm. Doporučena je 3palcová vrtule.
Technické specifikace
- Konfigurace motoru: 9N/12P, ložisko NSK, silný magnet N52 NdFeB, výstupní hřídel 14 mm a rozteč montážních otvorů 12×12 mm.
- Protokoly: Dshot600, BLHeli_S a Oneshot125.
- Letový kontrolér: Hlavní čip STM32F411, šestiosý senzor ICM20602, integrované OSD, hmotnost 24 g, UART1-RX sdílený pro PPM/DSM/IBUS/UAR a rozteč montážních otvorů 20×20 mm.
- Kamera: Tělo o rozměrech 19×19 mm, hmotnost 9,5 g, celkový počet pixelů PAL 1020H×596V (0,61 MP), NTSC 1020H×508V (0,52 MP), efektivní počet pixelů PAL 976H×582V (0,57 MP) a NTSC 976H×494V (0,48 MP).
- Provoz kamery: Horizontální středové rozlišení 700TVL, automatické řízení zesílení 0,25/0,50/0,75/1,00 až do 55 dB, vyvážení bílé vypnuto, elektronická expozice, elektronická závěrka od 1/50(1/60) do 1/100000 s, korekce gama 0,45/1,0 a vnitřní synchronizace.
- Napájení a provozní prostředí kamery: Provozní napětí objektivu DC 5–12V, provozní proud 70mA, provozní teplota -20℃~-60℃ a rozsah vlhkosti 0%~98%.
| Položka | Specifikace |
|---|---|
| Sada závodního rámu 140mm | Rozvor: 140mm Tloušťka ramen rámu: 3mm Tloušťka horní desky: 1mm Tloušťka boční desky: 1mm Materiál: uhlíková vlákna 3K a hliník 6065 obráběný CNC |
| Bezkartáčový motor 1607 2800KV 2-4S | KV: 2800KV Rozsah článků LiPo: 2-4S Hmotnost: 17,8g včetně vodičů Délka výstupní hřídele: 14mm Maximální tah: 630g s baterií 4S a čtyřlistou vrtulí 3030 Maximální výkon: 350W Konfigurace: 9N/12P Montážní otvory: 12*12mm, φM2 Ložisko: NSK Magnet: silný N52 NdFeB Doporučená vrtule: 3 palce |
| Regulátor 4 V 1 20A BLHeli_S | Trvalý proud: 20A Špičkový proud: 25A (10S) Výstup BEC: ne Vstupní napětí: 2-4S Hlavní řídicí čip: 48mhz EFM8BB2 Podporované firmware: Dshot600/BLHeli_S/Oneshot125 MOS: 3*3 Typ MOS: vs3610ae 30v64a |
| Upravený letový kontrolér F4 | Hlavní řídicí čip: STM32F411 Senzor: ICM20602, 6 os Integrované OSD Sdílené připojení PPM/DSM/IBUS/UAR: UART1-RX Rozteč montážních otvorů: 20*20mm Hmotnost: 24g Cyklus a obnovovací frekvence PID: až 32kHz Podporované firmware: Betaflight/cleanflight/inav |
| Kamera CMOS 700TVL | Rozměry pouzdra: 19mm*19mm Hmotnost: 9,5g Celkový počet pixelů: PAL 1020H×596V (0,61MP); NTSC 1020H×508V (0,52MP) Efektivní počet pixelů: PAL 976H×582V (0,57MP); NTSC 976H×494V (0,48MP) Videosystém: přepínatelný PAL/NTSC Rozlišení: 700TVL Video výstup: 1,0Vp-p/75Ω Automatické řízení zesílení: 0,25/0,50/0,75/1,00, až 55dB Vyvážení bílé: vypnuto Režim expozice: elektronická expozice Elektronická závěrka: 1/50(1/60) - 1/100000 S Korekce gama: 0,45/1,0 Synchronizace: vnitřní synchronizace Objektiv: standardní 2,1mm Provozní napětí objektivu: DC 5-12V Provozní proud: 70mA Provozní teplota: -20℃~-60℃ Vlhkost: 0%~98% |
| Přepínatelný VTX 5.8G 40CH 0mW/25mw/200mw | Podporuje TBS SmartAudio Vysílací výkon: přepínatelný 0mW/25mW/100mW/200mW Kanály: 40CH Videoformát: NTSC/PAL Vstupní napětí: 7V~24V Ztrátový výkon: +12V/600MW Rozměry: 25×20×6mm Hmotnost: ≤3,2g bez antény Anténa: miniaturní měděná trubičková anténa s konektorem IPEX Před zapnutím připojte anténu k výstupu, abyste předešli poškození vnitřních komponentů. |
| Čtyřlistá vrtule 3030 | Materiál: PC Montážní otvor: 5mm Tloušťka středu: 6mm Množství: 10 párů Barvy: černá, červená, žlutá nebo zelená Hmotnost: 5g na pár Barva dodávky je náhodná; všech 10 párů bude ve stejné barvě. |
| LiPo baterie | Není součástí balení. Doporučená baterie: 2-3S 450-650mAh. |
